| 參 考 價 | 面議 |
產品型號ZCNG/ZCNH
品 牌
廠商性質生產商
所 在 地溫州市
聯系方式：應理相查看聯系方式
更新時間：2017-03-20 14:47:42瀏覽次數：1136次
聯系我時，請告知來自 泵閥商務網暫無信息 |
ZCNG/ZCNH電磁閥 高溫高壓電磁閥 導熱油電磁閥通用介質范圍較廣，可分別使用于水、輕油、重油、非腐蝕性氣體及蒸汽等流體。如電站抽氣管道疏水系統和蒸發器的排氣系統中，主要是對管道中的介質進行雙位自動調節和遠程控制。
ZCNG/ZCNH電磁閥 高溫高壓電磁閥 導熱油電磁閥
材質 WCB、SUS304 規格 DN10-DN250法蘭 壓力 0.1-4.0 Mpa 結構 反沖活塞式 介質 中高溫氣液體 密封方式 金屬硬密封 |
ZCNG/ZCNH電磁閥 高溫高壓電磁閥 導熱油電磁閥產品用途
本產品通用介質范圍較廣，可分別使用于水、輕油、重油、非腐蝕性氣體及蒸汽等流體。如電站抽氣管道疏水系統和蒸發器的排氣系統中，主要是對管道中的介質進行雙位自動調節和遠程控制。
ZCNG/ZCNH電磁閥 高溫高壓電磁閥 導熱油電磁閥結構特點
工作原理：電磁閥電磁鐵通電時，連桿被提升，帶動轉軸轉動，副閥打開。由于副閥被開啟，主閥閥杯上部的壓力流體被排出，因此主閥閥杯下部的壓力比上部高，這樣下部壓力將主閥閥杯向上推開，主閥被打開后，上下壓力相等，閥杯在電磁力、上下壓力作用下，置于平衡狀態，閥門開啟。斷電時在銜鐵自重及返回彈簧作用下，關下副閥，副閥關閉后，隨之主閥閥杯上部的壓力升高而將主閥閥杯壓下，達到斷流密封作用，閥門關閉。
ZCNG/ZCNH電磁閥 高溫高壓電磁閥 導熱油電磁閥技術參數
工作狀態 | 常閉型-通電打開、斷電關閉 常開型-通電關閉、斷電打開 |
工作介質 | 導熱油、蒸汽等高溫高壓性流體 |
介質溫度℃ | ≤250 / ≤400 |
公稱壓力Mpa | 2.5 / 4.0 |
工作壓差Mpa | 0.1~2.5 / 0.1-4.0 |
電源電壓 | AC220V其余規格可作特殊訂貨 |
額定流量系數KV | 按JB/T7352-94規定 |
泄漏量ml/min | 按JB/T7352-94·F規定 |
公稱通徑mm | DN10-DN250 |
功耗VA | AC≤150VA AC≤460VA |
防爆標志 | ExmIIT4 |
防爆證編號 | GYB071325X |
出線口接頭 | 內螺紋M20×1.5或1.5米防爆引線 |
環境溫度 | -5～+40℃(不結凍) |

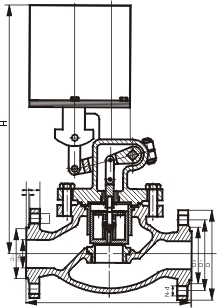

ZCNG,ZCNH電磁閥，高溫高壓電磁閥安裝尺寸
公稱通徑 | 法蘭連接 | |||||||
外形尺寸 | 法蘭尺寸 | |||||||
H | L | D | D1 | D2 | n-Фd | b | f | |
10 | 298 | 160 | 90 | 60 | 34 | 4-Ф14 | 16 | 2 |
15 | 298 | 160 | 95 | 65 | 39 | 4-Ф14 | 16 | 2 |
20 | 304 | 200 | 105 | 75 | 50 | 4-Ф14 | 16 | 2 |
25 | 304 | 200 | 115 | 85 | 57 | 4-Ф14 | 16 | 2 |
32 | 314 | 200 | 140 | 100 | 65 | 4-Ф18 | 18 | 2 |
40 | 460 | 260 | 150 | 110 | 75 | 4-Ф18 | 18 | 3 |
50 | 460 | 300 | 165 | 125 | 87 | 4-Ф18 | 20 | 3 |
65 | 433 | 290 | 185 | 145 | 109 | 8-Ф18 | 22 | 3 |
80 | 433 | 310 | 200 | 160 | 120 | 8-Ф18 | 22 | 3 |
100 | 461 | 350 | 235 | 190 | 149 | 8-Ф22 | 24 | 3 |
125 |
|
|
|
|
|
|
|
|
150 |
|
|
|
|
|
|
|
|
200 |
|
|
|
|
|
|
|
|
ZCNG,ZCNH電磁閥，高溫高壓電磁閥安裝須知
安裝時電磁閥線圈向上，并保持垂直位置，電磁閥上箭頭或標記應與管道流向*，不得安裝在有濺水或漏水的地方。
電磁閥的工作介質應清潔無顆粒雜質， 電磁閥內件表面上的污物及過濾器， 需定期清洗干凈。
在電磁閥發生故障時，為了及時隔離電磁閥，并保證系統正常運行，安裝旁路裝置（如圖一）。
在管路系統中，安裝在支路上的電磁閥通徑應小于主管道閥門的直徑（如圖二）。
安裝電磁閥前，管道必須清洗干凈。在閥前安裝過濾器，蒸汽管道安裝疏水閥。
不能將閥安裝在管道的低凹處，以免因蒸汽冷凝水、雜質等沉淀在閥內而妨礙動作。
在有爆炸危險場合使用，必須要帶有防爆裝置。
在管路剛性不足情況下，建議把閥前管道用支架固定,以免電磁閥工作時引起振動。
在安裝前，要注意看清產品標牌，認真閱讀使用說明書，判斷產品是否符合使用條件。
電磁閥前后管道上需安裝壓力表，以便觀察管道壓力。
ZCNG,ZCNH電磁閥，高溫高壓電磁閥使用保養
建議使用單位派專人負責使用保養。
電磁閥安裝后需通入介質實驗動作數次，確認正常后方可投入正式使用。
電磁閥較長時間不用時，應關閉閥前手動閥，重新啟用時，蒸汽電磁閥應將冷凝水排除干凈，并作試動作數次，待開關正常后方可投入使用。
電磁閥從管路上卸下不用時，應將內部及零件拭凈并用壓縮空氣吹凈儲存。
使用時間較長時，如活塞與閥座密封不好，可將活塞密封面重新磨平，再和閥座研磨。
工作時，要注意閥門前后壓力表，要求工作壓力不得超過額定壓力，工作壓差必須在額定壓力差范圍內。當工作壓力超過額定壓力或工作壓差超過額定壓差時，電磁閥要停止使用，關閉前后手動閥，以免損壞電磁閥引起泄漏。
ZCNG,ZCNH電磁閥，高溫高壓電磁閥訂貨須知
訂貨時請注明型號、公稱通徑、公稱壓力、工作介質、工作壓差、介質溫度、電源電壓及頻率、介質粘度。
電磁閥正常工作時的電壓為AC220 V，如果超過此范圍，請訂貨時注明電壓波動量。其它規格電源電壓做特殊訂貨。
